HDMIコネクターのピンアサイン（ピン配列）
HDMIの規格上、５種類のコネクター（プラグ、端子）が存在します。
それぞれのコネクターには、「ピン」と呼ばれる「接点」が存在します。
| コネクター | ピン数 |
| Type A | 19 |
| Type B | 29 |
| Type C | 19 |
| Type D | 19 |
| Type E | 19 |
片側のコネクターのピンと反対側のコネクターのピン同士はそれぞれケーブルを通して繋がっています。
そして１つ１つのピンには、様々な信号が伝送されます。
どのピンにどのような信号が伝送されるかは「Pin Assignment（ピンアサイン：ピン配列）」と呼ばれ、HDMI規格によって決められています。
ここでは、全てのコネクターのピンアサインについて紹介します。
Type A（タイプA）
Type Aコネクターには「19本」のピンが存在します。
| ピン＃ | HEAC非対応 | HEAC対応 |
| １ | TMDS Data2+ | TMDS Data2+ |
| ２ | TMDS Data2 シールド | TMDS Data2 シールド |
| ３ | TMDS Data2- | TMDS Data2- |
| ４ | TMDS Data1+ | TMDS Data1+ |
| ５ | TMDS Data1 シールド | TMDS Data1 シールド |
| ６ | TMDS Data1- | TMDS Data1- |
| ７ | TMDS Data0+ | TMDS Data0+ |
| ８ | TMDS Data0 シールド | TMDS Data0 シールド |
| ９ | TMDS Data0- | TMDS Data0- |
| １０ | TMDS Clock+ | TMDS Clock+ |
| １１ | TMDS Clock シールド | TMDS Clock シールド |
| １２ | TMDS Clock- | TMDS Clock- |
| １３ | CEC | CEC |
| １４ | Utility | Utility, HEAC+ |
| １５ | SCL | SCL |
| １６ | SDA | SDA |
| １７ | DDC,CEC グラウンド | DDC,CEC グラウンド, HEAC シールド |
| １８ | +5V | +5V |
| １９ | HPD | HPD, HEAC- |

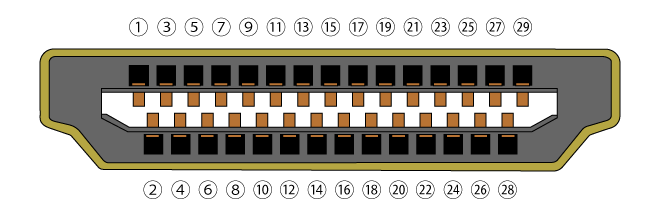

Type B（タイプB）
Type Bコネクターには「29本」のピンが存在します。
HDMIバージョン1.4において「HEAC」がリリースされた際に、Type Bコネクターに関しては改定がなされませんでした。
| ピン＃ | ピンアサイン |
| １ | TMDS Data2+ |
| ２ | TMDS Data2 シールド |
| ３ | TMDS Data2- |
| ４ | TMDS Data1+ |
| ５ | TMDS Data1 シールド |
| ６ | TMDS Data1- |
| ７ | TMDS Data0+ |
| ８ | TMDS Data0 シールド |
| ９ | TMDS Data0- |
| １０ | TMDS Clock+ |
| １１ | TMDS Clock シールド |
| １２ | TMDS Clock- |
| １３ | TMDS Data5+ |
| １４ | TMDS Data5 シールド |
| １５ | TMDS Data5- |
| １６ | TMDS Data4+ |
| １７ | TMDS Data4 シールド |
| １８ | TMDS Data4- |
| １９ | TMDS Data3+ |
| ２０ | TMDS Data3 シールド |
| ２１ | TMDS Data3- |
| ２２ | CEC |
| ２３ | 予備（機器側の接続はない） |
| ２４ | 予備（機器側の接続はない） |
| ２５ | SCL |
| ２６ | SDA |
| ２７ | DDC,CEC グラウンド |
| ２８ | +5V |
| ２９ | HPD |

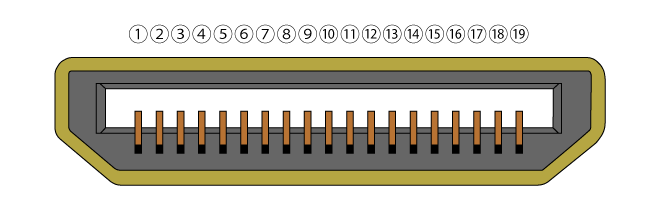

Type C（タイプC）
Type Cコネクターには「19本」のピンが存在します。
| ピン＃ | HEAC非対応 | HEAC対応 |
| １ | TMDS Data2 シールド | TMDS Data2 シールド |
| ２ | TMDS Data2+ | TMDS Data2+ |
| ３ | TMDS Data2- | TMDS Data2- |
| ４ | TMDS Data1 シールド | TMDS Data1 シールド |
| ５ | TMDS Data1+ | TMDS Data1+ |
| ６ | TMDS Data1- | TMDS Data1- |
| ７ | TMDS Data0 シールド | TMDS Data0 シールド |
| ８ | TMDS Data0+ | TMDS Data0+ |
| ９ | TMDS Data0- | TMDS Data0- |
| １０ | TMDS Clock シールド | TMDS Clock シールド |
| １１ | TMDS Clock+ | TMDS Clock+ |
| １２ | TMDS Clock- | TMDS Clock- |
| １３ | DDC,CEC グラウンド | DDC,CEC グラウンド, HEAC シールド |
| １４ | CEC | CEC |
| １５ | SCL | SCL |
| １６ | SDA | SDA |
| １７ | Utility | Utility, HEAC+ |
| １８ | +5V | +5V |
| １９ | HPD | HPD, HEAC- |

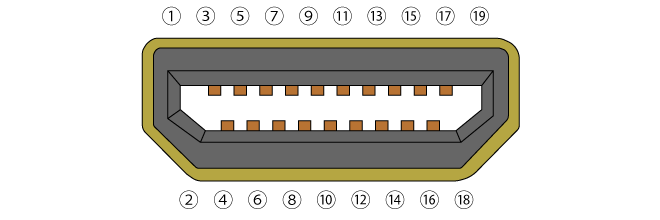

Type D（タイプD）
Type Dコネクターには「19本」のピンが存在します。
| ピン＃ | HEAC非対応 | HEAC対応 |
| １ | HPD | HPD, HEAC- |
| ２ | Utility | Utility, HEAC+ |
| ３ | TMDS Data2+ | TMDS Data2+ |
| ４ | TMDS Data2 シールド | TMDS Data2 シールド |
| ５ | TMDS Data2- | TMDS Data2- |
| ６ | TMDS Data1+ | TMDS Data1+ |
| ７ | TMDS Data1 シールド | TMDS Data1 シールド |
| ８ | TMDS Data1- | TMDS Data1- |
| ９ | TMDS Data0+ | TMDS Data0+ |
| １０ | TMDS Data0 シールド | TMDS Data0 シールド |
| １１ | TMDS Data0- | TMDS Data0- |
| １２ | TMDS Clock+ | TMDS Clock+ |
| １３ | TMDS Clock シールド | TMDS Clock シールド |
| １４ | TMDS Clock- | TMDS Clock- |
| １５ | CEC | CEC |
| １６ | DDC,CEC グラウンド | DDC,CEC グラウンド, HEAC シールド |
| １７ | SCL | SCL |
| １８ | SDA | SDA |
| １９ | +5V | +5V |

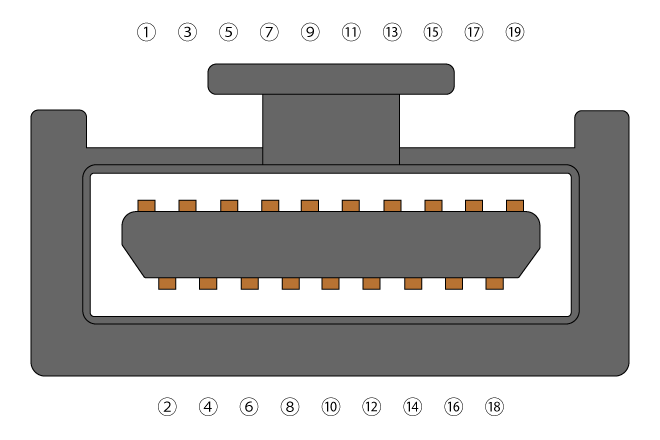

Type E（タイプE）
Type Eコネクターには「19本」のピンが存在します。
Type Eコネクターは、規格上「HEAC」には対応していません。
| ピン＃ | ピンアサイン |
| １ | TMDS Data2+ |
| ２ | TMDS Data2 シールド |
| ３ | TMDS Data2- |
| ４ | TMDS Data1+ |
| ５ | TMDS Data1 シールド |
| ６ | TMDS Data1- |
| ７ | TMDS Data0+ |
| ８ | TMDS Data0 シールド |
| ９ | TMDS Data0- |
| １０ | TMDS Clock+ |
| １１ | TMDS Clock シールド |
| １２ | TMDS Clock- |
| １３ | CEC |
| １４ | Utility |
| １５ | SCL |
| １６ | SDA |
| １７ | DDC,CEC グラウンド |
| １８ | +5V |
| １９ | HPD |
